cnc数控机床模拟软件是一款功能强大的cnc数控机床模拟仿真工具，它采用真实的3D运行仿真环境，用户可借助该软件模拟数控机床的工作过程，目的是让新入行的机械制造从业者初步掌握使用标准G/M代码（Fanuc系统A）进行零件车削编程操作的原理。用户能够制作可定制的刀具、螺纹及螺旋形状，解锁各类产品，熟悉数控机床的制作流程，软件可真实模拟多种工艺的数控编程加工，例如根据几何图形设计任意物体，支持手动、编辑等运行模式，还能对机器进行改装，安装不同类型的钻头刀具，动态切换不同的模拟器视角，从而生产更多机械产品。此外，用户还可以通过3D打印技术将设计成果转化为实物。

【功能介绍】

机床操作全过程仿真

数控程序的自动运行、MDI手动输入运行、手动运行以及编辑运行等模式

毛坯的定义、基准对刀、寻边器对刀、刀具安装、机床加工的编程与手动操作

刀具补偿，坐标系设置等系统参数的设定；

毛坯选择，包括圆柱形毛坯和立方体毛坯；

支持的插补运算有圆弧插补，直线插补。

加工运行全环境仿真

加工过程中实时监测刀具与工件的碰撞情况并触发报警，同时对机床各轴的超程状态进行报警提示。

机床冷却液模拟；

三维工件的实时切削和铁屑模拟；

三维刀具轨迹的显示；

机床加工声效模拟。

数控程序处理

数控加工G-Code解析与有效性检验；

支持导入用其他软件生成的数控加工代码；

支持的数控加工中心加工刀具有：

钻头，镗刀，球头刀，端铣刀，面铣刀。

【软件特色】

三维模拟模型以经典布局的车床为基础，该车床配备了CNC系统、八位刀塔、三爪卡盘、尾座、冷却液供应系统及其他机械部件。材料处理在水平面的两个轴上进行。

软件产品的应用场景涵盖：借助计算机技术开展的教育活动，如计算机课程教学、远程学习，以及为培训和专业领域小组提供课程材料演示支持的示范课程，例如“冶金、工程与材料加工”相关课程。

模拟器具备以下功能：按照标准GM代码格式生成车削控制程序的文本内容，对控制程序进行语法与技术层面的错误检测；能在计算机屏幕或其他计算设备上呈现车床主要部件、金属切削工具的三维图形模型，并模拟金属车削过程；可基于已编译的控制程序，实现车削时零件成形过程的三维可视化以及刀具路径的可视化，同时构建支持用户交互的交互技术设备仿真模型。

【软件亮点】

逼真物理

在切刀前进的过程中，通过两条不同轴的综合控制，您能够观察到机床逼真的物理运动。

创造作品

选择待加工的材料，把它装到机床上，启动车铣操作，制作出专属于你的独特作品。

定制刀具

软件中提供两种圆凿供您挑选，一种适用于车削金属，另一种适用于车削木料。

【使用教程】

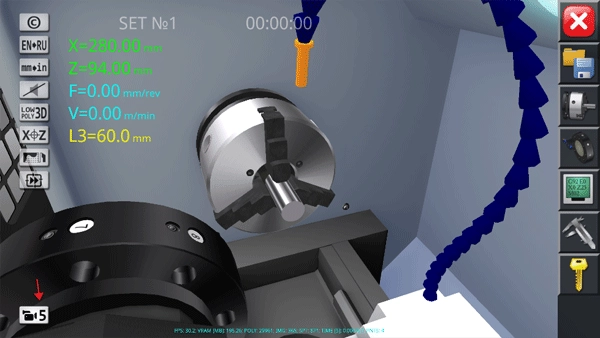

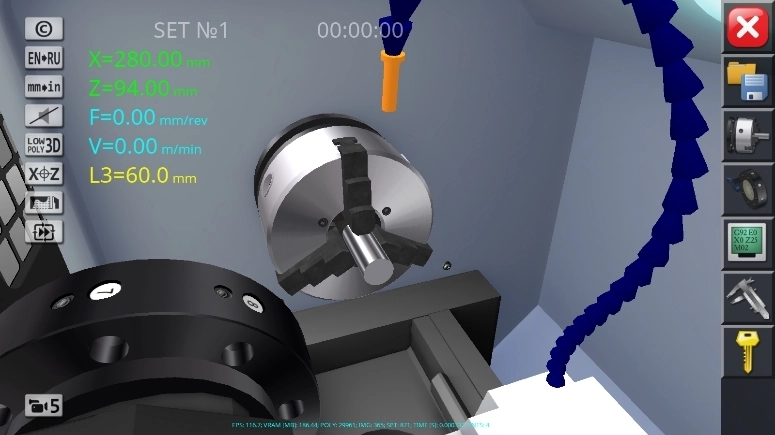

打开CNCSimulatorFree并进入主界面后，你会发现左侧、右侧及左下方均设有功能选项。此时，点击左下方被红色箭头标注的位置，该功能可用于切换CNC数控车床仿真模拟器的不同视角，以便从多维度熟悉这款设备。

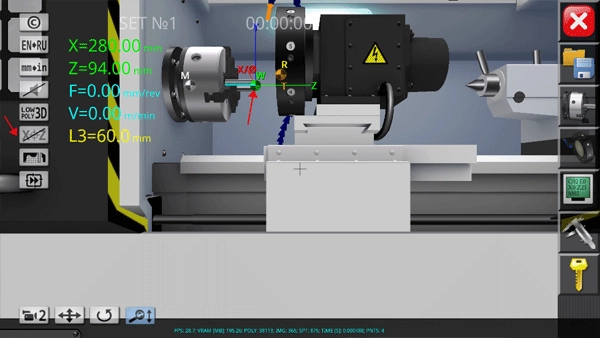

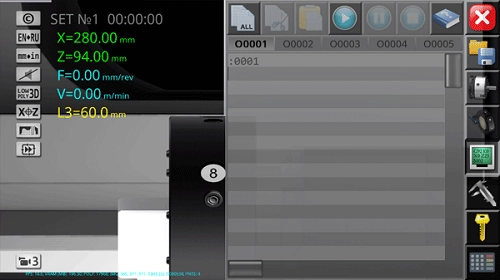

点击左侧红色箭头所指的“X.Z”，你会看到左侧呈现出X、Z、F、V、L3这几个参数的数值与计量单位，还有模拟器上的线条。

若想对这个模拟器进行放大或缩小操作，只需持续点击屏幕，以此拉近或拉远与模拟器之间的距离。

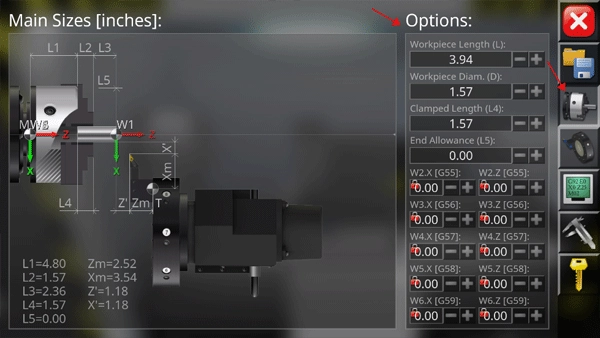

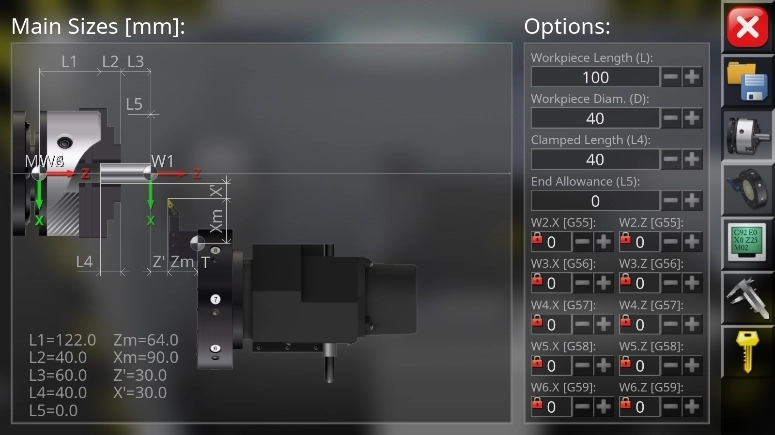

点击右侧红色箭头所指的功能按钮，该功能用于设置模拟器的参数，通过调整恰当的数值来操控此模拟器。

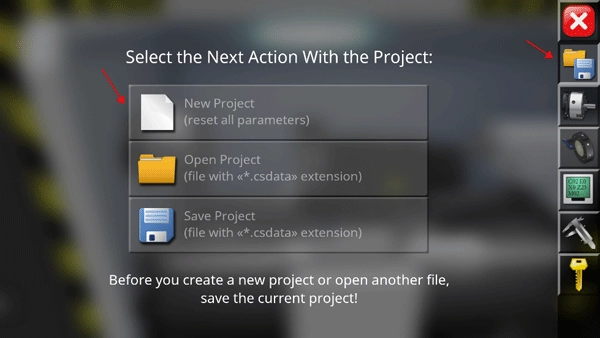

右上方的文件图标代表项目，你能对项目执行三种操作：新建、打开与保存。玩家只需点击新建项目，就能开始游玩游戏了。

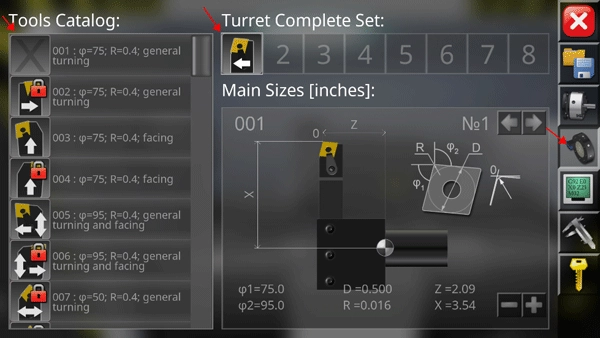

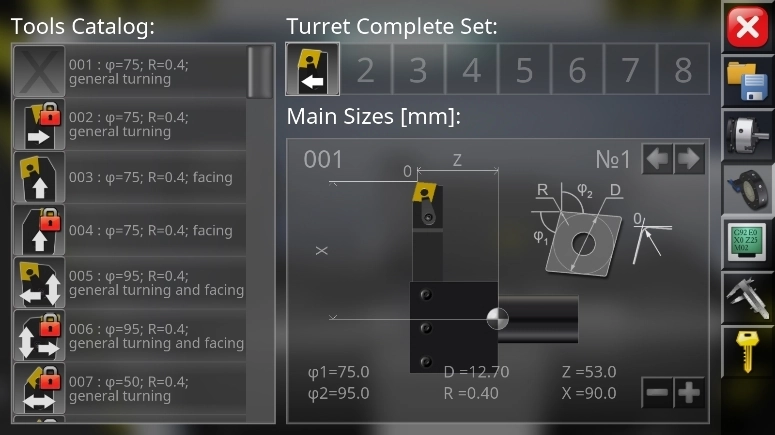

点击下图中红色箭头所指的位置，该区域分为三个部分：左侧是工具目录，中间是全套炮塔，右侧则是游戏的基本功能列表。只需把左侧选好的工具放置到中间带有数字标识的位置，再通过“-+”按钮来调整其位置就可以了。

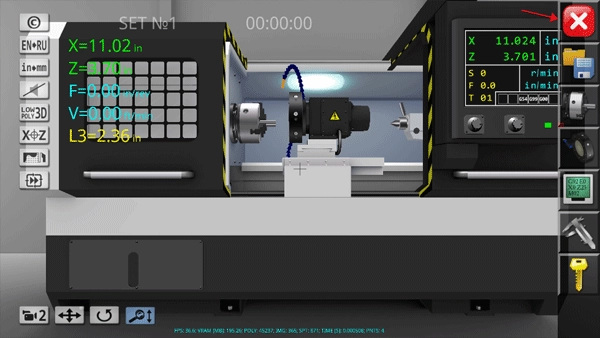

最后要介绍的是最基础的功能：退出。点击右上角的“X”，游戏会弹出绿色和红色两个按钮，绿色按钮代表退出游戏，红色按钮则表示暂不退出。

【注意事项】

机床通电及初始设置

在启动CNCSimulatorLite之前，要确认模拟机床处于通电状态，同时检查各个开关、按钮是否运行正常，以及机床是否存在异常情况。

检查电压、油压、气压是否处于正常状态，设有手动润滑装置的部位，应先开展手动润滑操作。

机床启动后，各坐标轴应手动返回参考点（即机床原点），以此保证初始位置的精准性。

程序输入与校对

NC程序输入完成后，需仔细核对，保证代码、指令、地址、数值、正负号、小数点以及语法均准确无误。

对工件坐标系进行准确的测量与计算，同时对得出的结果开展验证和验算工作。

把工件坐标系录入至偏置页面，同时仔细核查坐标、坐标值、正负符号以及小数点。

刀具补偿值（涵盖长度与半径）在输入偏置页面之后，要仔细核对刀具补偿号、补偿值、正负号以及小数点。

刀具管理与验证

每次更换刀具后，都要重新测量并补偿刀具的长度和直径，以保证其与程序里的刀具信息完全相符。

刀具安装完毕后，需确认是否已夹紧；调整刀具时使用的工具，切勿遗留在机床内部。

模拟加工前的检查

在进行模拟加工之前，需先进入运行界面确认机床是否处于锁住状态，以防因机床未锁住而导致撞刀事故的发生。

检查空运行开关是否处于关闭状态，防止实际加工时机床依旧保持空运行模式，从而引发撞机事故。

【常见问题】

撞机问题

导致问题的原因包括：安全高度设置不足或未设置；程序单上标注的刀具与实际程序中使用的刀具不匹配；程序单上的刀具长度（刃长）与实际加工深度不符；程序单上Z轴深度取数与实际Z轴取数不一致；以及编程过程中坐标设置出现错误等。

解决方案：精准测量工件高度，保证安全高度处于工件上方；确保程序单标注的刀具与实际使用的程序刀具完全一致；测量工件实际加工深度，并在程序单上明确记录刀具的长度和刃长；在工件上进行Z轴实际取数，并在程序单上详细注明；编程过程中仔细核对坐标设置。

分中不准

原因：手动操作存在误差、模具存在毛刺、分中棒带有磁性、模具不够垂直等。

解决方案：对人工操作进行多次核查，清理模具上的毛刺，给分中棒退磁，通过校表来检验垂直度。

对刀出问题

原因：手动操作产生的误差、工件装夹存在偏差、飞刀刀片选用或安装错误、刀具之间的误差等。

解决方案：对人工操作进行反复核查，做好刀具清洁工作，测量刀杆尺寸，并单独编写对刀程序。

曲面精度不够

原因：切削参数设置不合理，刀具刃口不够锋利，装夹长度过长，排屑效果不佳等。

解决方案：科学设定切削参数，按时检查并更换刀具，尽可能缩短刀具伸出长度，合理配置转速与进给量。

程序运行异常

原因：程序指令存在错误，例如使用了错误的程序文件，或是程序里的移动指令所指向的位置超出了工件的范围。

解决方案：认真检查程序里的各项参数，像刀具信息、坐标系统、切削深度这类内容都要确认清楚，并且在正式运行前通过仿真功能来做模拟验证。
