protel99是一款专业度极高的电脑端电路版图设计工具软件，其强大的功能工具能够满足各类制图需求，您可以根据自己的操作习惯灵活进行设计，制作出的图纸精度出色，能助力您更高效地开展工作，感兴趣的用户不妨来体验一番！

protel99功能

多图纸设计

一个原理图设计能够通过多种方式来组织图纸方案，既可以是单一图纸构成的形式，也能由多张存在关联的图纸组合而成，无需在意图纸编号。软件会把每个设计都视为一个独立的方案，设计里可以包含模块化元件，这些模块化元件能够在独立的图纸上创建，之后再和主图进行连接。由于模块化元件是独立的维护模块，所以多个工程师能够同时在同一个方案里开展工作，而且这些模块还可以被不同的方案重复利用。

原理图连线设计

确定起始点与终止点后，软件便会在原理图上自动完成连线操作。当从菜单中选择“Place/Wire”选项，按下空格键即可切换不同的连线模式，包括自动连线、任意角度连线、45度连线以及90度连线，这能让设计者在进行电路设计时更加轻松便捷。

检查原理图电性能可靠性

打开LCD Controller.ddb设计数据库，点击LCD Controller文件夹里的LCDController.prj原理图设计窗口，软件能够协助我们开展电气规则检查。

同步设计

在Protel99软件里实现原理图与PCB的同步并不复杂，该软件配备了一款功能强大的设计同步工具，能让设计信息在原理图和PCB之间的传递变得十分便捷。

protel99优势

建立材料清单

打开“4Port Serial Interface.ddb”设计数据库，定位到“4Port Serial Interface”文件夹下的“4Port Serial Interface.prj”文件设计窗口，点击“Reports”菜单中的“Bill Of Material”选项，根据向导提示完成各项选择后，即可生成一份“Excel”风格的材料清单。

原理图仿真

软件还配备了丰富的仿真元件资源，每个元件都关联着标准的SPICE模型。Sim.Ddb数据库的28个库中共包含5800个这样的仿真元件。

在软件里进行仿真操作时，只需从仿真专用元件库中选取并放置需要的元件，完成原理图的连接后添加激励源，最后点击仿真按钮即可。

布线设计

Protel 99se包含三种布线模式：忽略障碍布线（Ignore obstacle）、避免障碍布线（Avoid obstacle）和推挤布线（Push obstacle）。用户可依据实际需求选择合适的布线模式，具体操作是在“Tools”工具菜单中点击“Preferences”优选项，从中挑选所需的布线模式；此外，还能通过“SHIFT+R”快捷键在这三种模式之间快速切换。

信号完整性分析

软件配备了一款高级信号完整性仿真器，具备分析PCB设计与检查设计参数的功能，可对过冲、下冲、阻抗及信号斜率要求进行测试。若PCB板的任何一项设计要求（由设计规则明确规定）存在问题，能够通过PCB开展反射或串扰分析，从而精准了解具体情况。

protel99主要包含以下两大部分：

电路工程设计部分

⑴电路原理图设计系统（Advanced Schematic 99）：该系统包含电路图编辑器（SCH编辑器）、电路图零件库编辑器（SchLib编辑器）以及各类文本编辑器。其核心功能有：完成电路原理图的绘制、修改与编辑工作；对电路图零件库进行更新和修改；查看并编辑与电路图及零件库相关的各类报表。

⑵印刷电路板设计系统（Advanced PCB 99）：该系统包含印刷电路板编辑器（简称PCB编辑器）、零件封装编辑器（简称PCBLib编辑器）以及电路板组件管理器。其主要功能有：绘制、修改与编辑印刷电路板；更新和调整零件封装；对电路板组件进行管理。

Protel 99 se中文版

⑶自动布线系统（Advanced Route 99）：该系统配备了一款基于形状（Shape-based）的无栅格自动布线器，专门应用于印刷电路板的自动布线环节，从而达成PCB设计的自动化目标。

电路仿真与PLD部分

⑴电路模拟仿真系统（Advanced SIM 99）：该系统数字/模拟信号仿真器，能够生成连续的数字与模拟信号，用于对电路原理图开展信号模拟仿真工作，以此验证电路设计的正确性与可行性。

⑵可编程逻辑设计系统（Advanced PLD 99）：该系统配备具备语法功能的文本编辑器与波形编辑器（Waveform），核心功能涵盖逻辑电路的分析与综合，以及信号波形的观测。借助PLD系统，能够最大程度精简逻辑部件，实现数字电路设计的最简化。

⑶高级信号完整性分析系统（Advanced Integrity 99）：该系统配备了高精度的信号完整性模拟工具，能够对PCB设计展开分析，核查电路设计的各项参数，还可针对超调量、阻抗以及信号谐波等方面的要求进行实验验证。

s/n:Y7ZP-5qqG-ZWSF-K858，汉化操作稍显复杂，但按照以下步骤实际操作后确认可行。

protel99se怎么添加元件库？

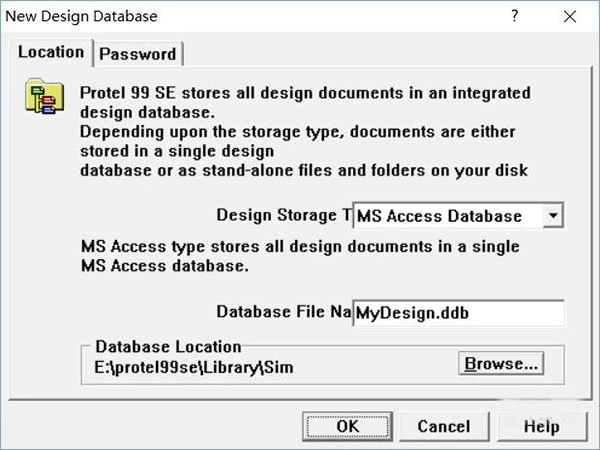

进入软件，选择新建一个工程；

在新建的工程里，找到并点击document文件夹，接着在顶部菜单栏中点击file选项，之后再选择new选项。

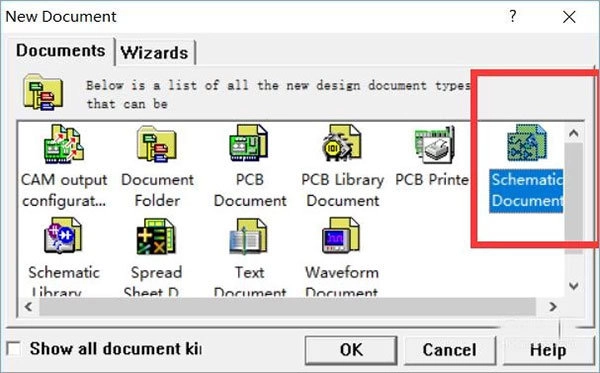

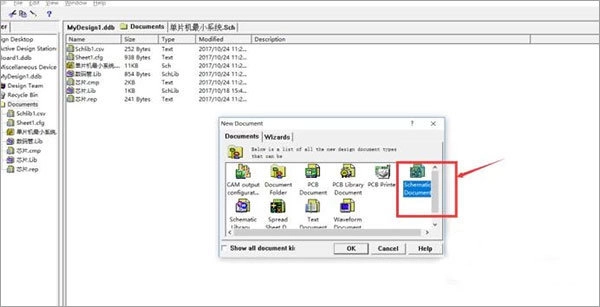

创建一个新的SchematicDocument文件，该文件的后缀名为.sch。

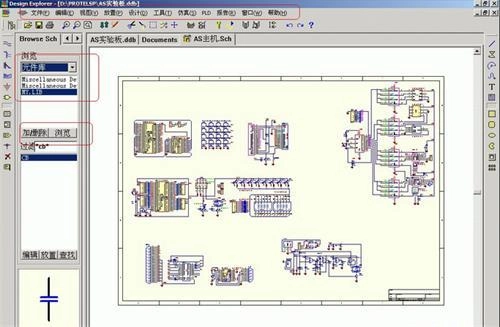

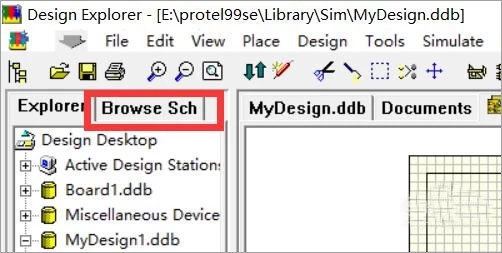

点击BrowseSch，进入该文件的编辑管理界面；

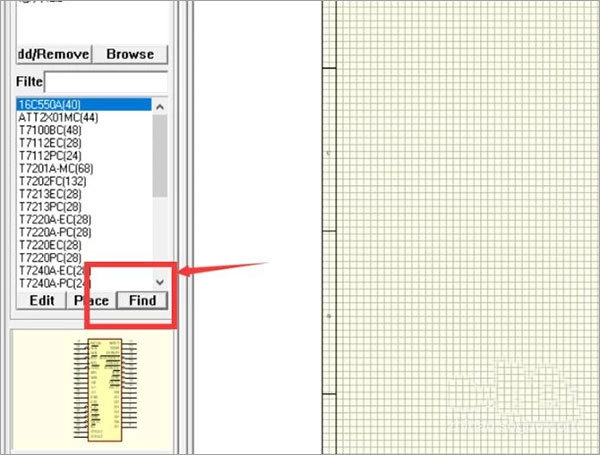

在中间的位置找到find选项，并点击；

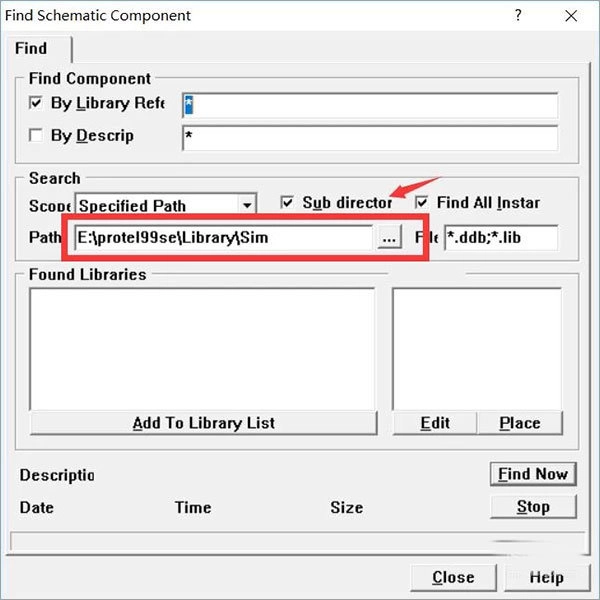

在弹出的界面中，你可以在此选择需添加元件库的所在位置。

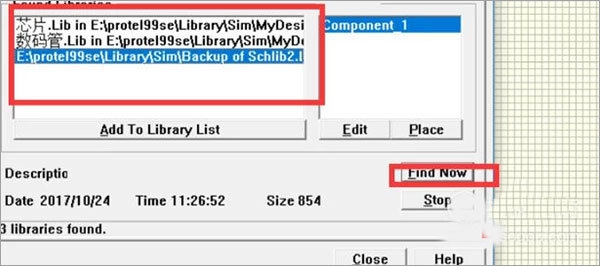

再点击“findnow”，中间区域就会显示出当前文件夹下的元件库文件。

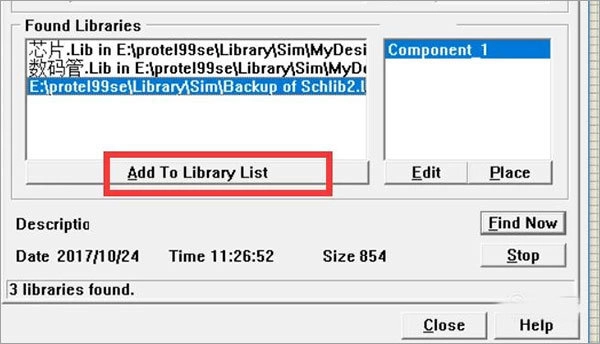

选择你需要的元件库，点击下方的“addto”即可添加成功。

protel99se汉化教程

先把C盘WINDOWS文件夹里的client99se.rcs文件（实际是英文菜单文件）备份好，接着把“Protel99汉化”文件夹中的CLIENT99SE.rcs复制到Windows根目录下进行替换操作。

接下来进行PCB汉字模块的安装操作：把“pcb-hz”文件夹里的全部文件复制到Design Explorer 99 se的根目录下，要留意查看hanzi.lgs和Font.DDB这两个文件的属性，并取消它们的只读设置。

接下来安装国标码库：把文件“gb4728.ddb(国标库)”复制到Design Explorer 99 se/library/SCH目录下，同时取消该文件属性中的只读设置。

把“Guobiao Template.ddb(国标模板)”文件复制到Design Explorer 99 se的根目录里，然后把该文件属性中的只读属性取消掉。

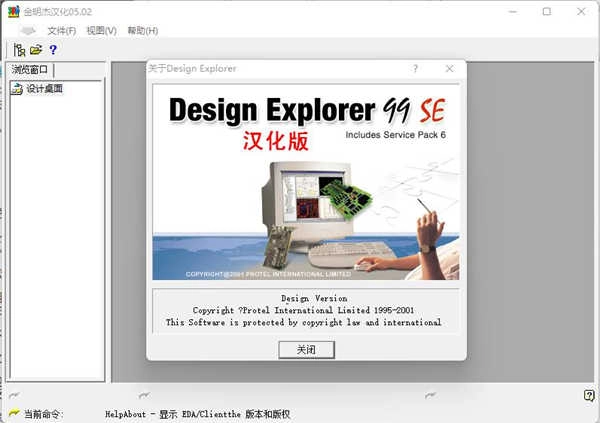

汉化工作已完成，现在只需双击桌面上的protel99se图标，就能正常启动并使用该软件了。

protel99中常见的ERC错误

Multiple net names on net:检测“同一网络存在多个网络名称”的错误

Unconnected net labels:“未实际连接的网络标号”的警告性检查

Unconnected power objects:“未实际连接的电源图件”的警告性检查

重复的图纸编号：检测“电路图编号重号”

解决办法如下：当弹出option对话框时，点击其中的organization标签，接着在下方的sheet NO.栏中填写好对应的标号，注意要避免重复。

元件编号出现重复情况

总线标号格式存在错误：“总线标号格式错误”

浮接的输入引脚：“输入引脚浮接”

抑制警告：“检测项会跳过所有警告性质的检测内容，不会呈现包含警告性错误的测试报告”

创建报告文件：“测试执行完毕后，程序是否会自动把测试结果保存到报告文件里”

添加错误标记：是否会在错误位置自动放置错误符号
